不锈钢直线振动筛

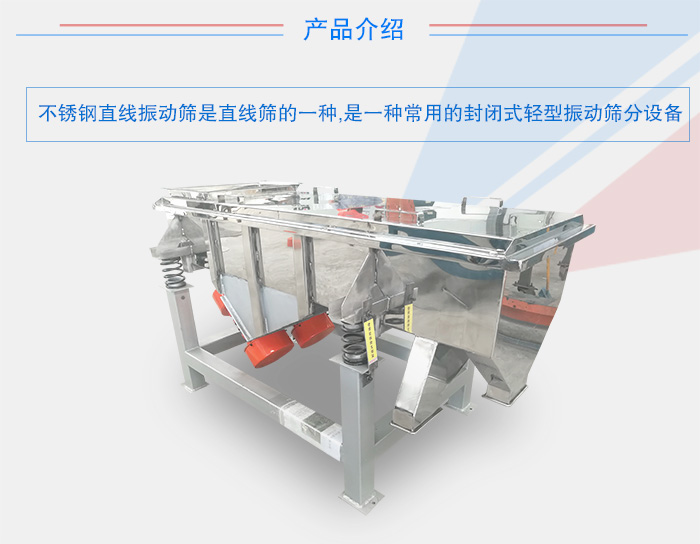

产品介绍

不锈钢直线振动筛是简称不锈钢直线筛，选用304或316L不锈钢材质，是由大汉机械针对卫生标准要求比较高的行业专门研制的一种筛分设备，可用于筛分无粘性的干式粉末或颗粒物料，不锈钢直线振动筛可以按照用户要求设计生产1-7层，可实现2-7种不同粒度的分级，筛机装配筛网目数又可以根据用户要求的筛网目数选择装配。

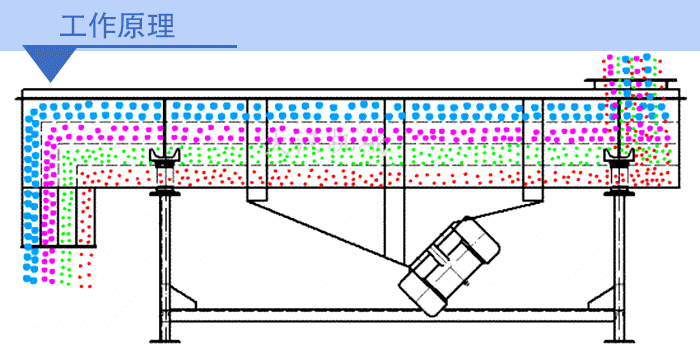

不锈钢直线振动筛工作原理

利用振动电机激振作为振动源，使物料在筛面上呈跳跃式直线向前运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

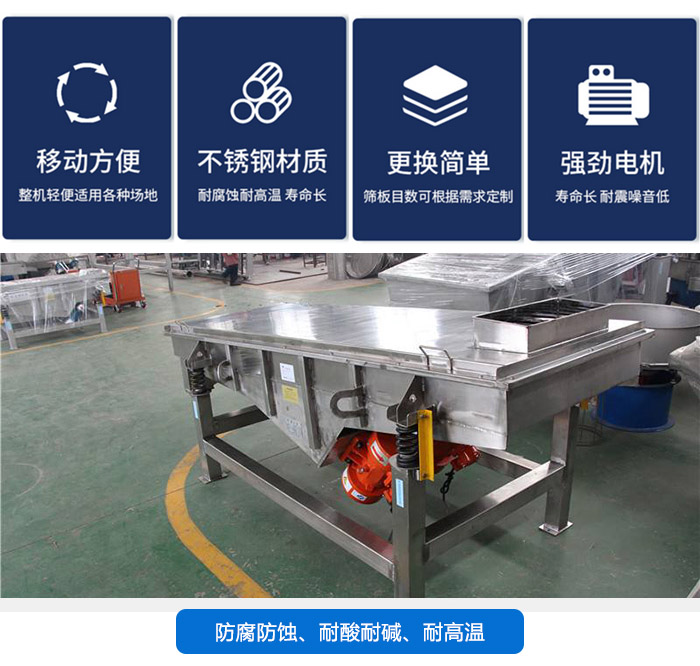

不锈钢直线振动筛的优势：

1、采用304或316不锈钢材质，与物料接触部分不允许有任何杂质污染，严格的抛光及打磨使焊接处没有毛刺现象，既美观，又能保证物料在筛分过程中不受污染。

2、可筛分400目以下颗粒状物料，效率可以达到96%以上。

3、安装1-6层筛网，满足7种不同粒度的物料筛分，筛网更换简单迅速，只需3到5分钟。

4、采用双电机驱动，筛分产量大，自动排料，更适合流水线作业。

5、全封闭结构，可保证工程过程中午粉尘溢散。

不锈钢直线振动筛外形尺寸及技术参数：

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

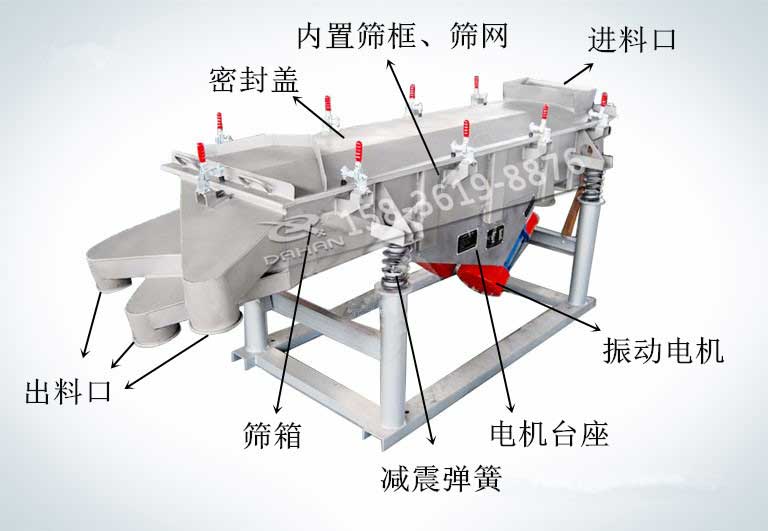

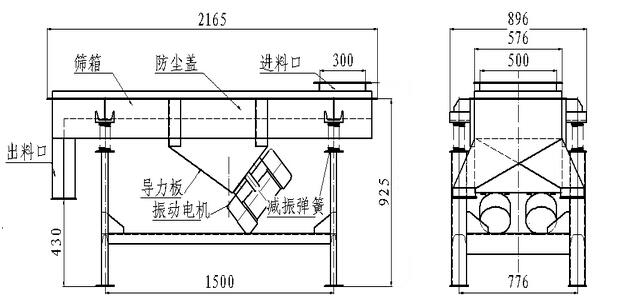

不锈钢直线振动筛结构详解

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

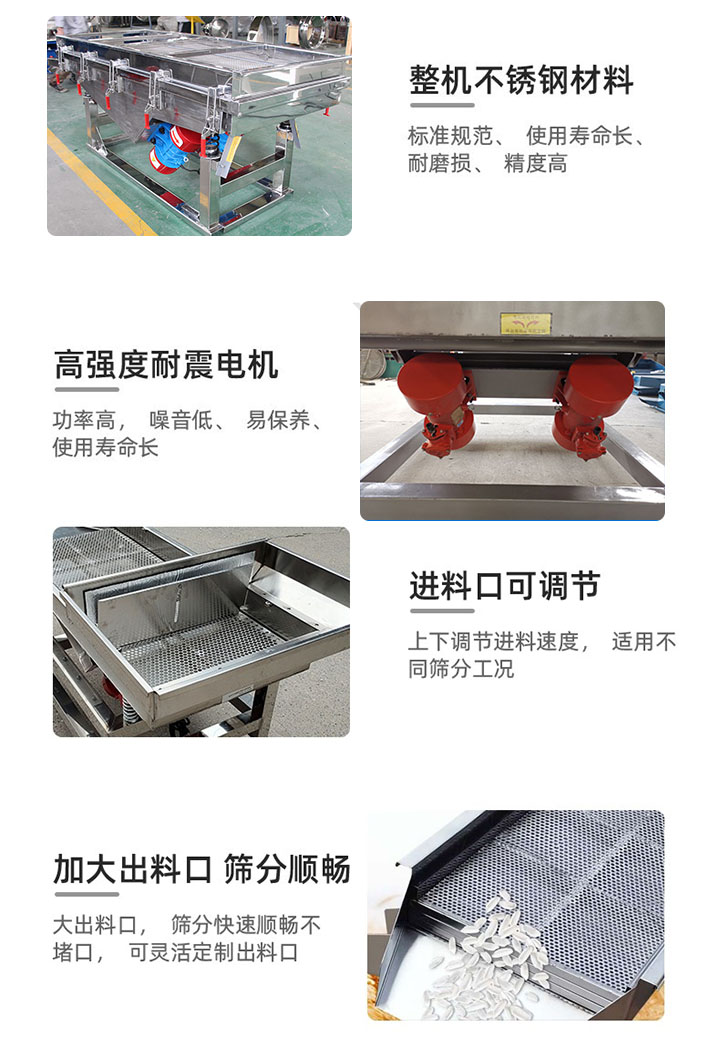

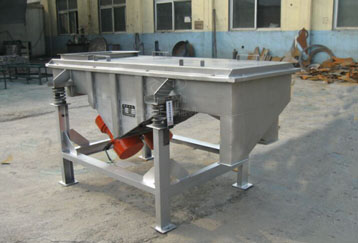

不锈钢直线振动筛细节展示

不锈钢直线振动筛应用

大汉不锈钢直线振动筛适用于粒度在0.074-5mm，含水量小于70%、粘性的各种干式粉状物料的筛分，给料粒度一般不大于10mm。该产品广泛适用于，食品、化工、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛
分。

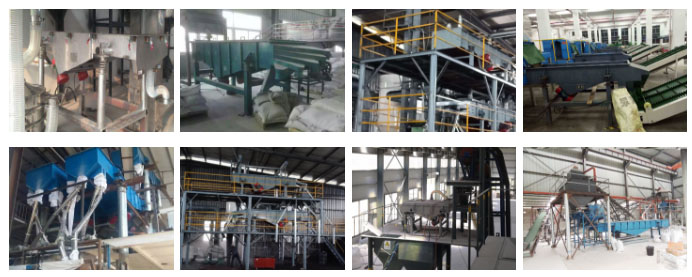

客户案例

售后服务

该设备应固定在专用地基上，由预埋螺栓固定。如不打专用地基，应在工作台与设备机座之间敷设防振橡胶板，在使用前必须给设备配置安全可靠的接地保护线.。

1.保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2.质量保证期结束后，我厂将继续免费提供售后服务，不限年份终身服务，仅收取零部件成本费，免收人工费，免收维修费。

服务承诺：

为了向您提供完善的售后服务，请将您的宝贵意见、建议及要求反馈给我厂。我们感谢贵单位使用我厂的产品，我厂建立有完整的营销网络及完善的售后服务体系，售后服务部已将您购买的产品建立了信息档案。如果您购买的产品出现质量问题，我们将及时为您提供全方位的服务。
