上振式直线筛

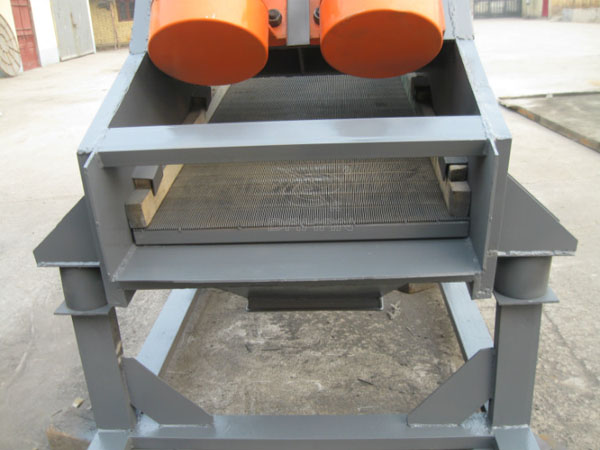

上振式直线振动筛的安装方式通常使用在ZSG直线振动筛，如客户对直线振动筛设备的出料口高度、宽度都有限制，那么振动电机不论是安装在底部还是两侧都不能达到要求，这时就可以将振动电机安装在设备的顶部中间位置，这样既不增加设备的宽度，又不影响降低设备出料口的高度。

上振式直线振动筛产品概述:

上振式直线振动筛ZSG系列矿用振动筛是大汉机械公司自行研制的一种筛分设备，主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业，尤以冶金行业用途为广泛，是高炉槽下、焦化厂、选矿厂常用的筛分机械。该产品 具有体积小、重量轻，能耗低、便于安装及工艺布置等特点，采用能耗低振动电机作振动源，橡胶弹簧支撑并隔振，处理量大，筛分效率高，筛网有较大的安装倾角,拼块组装筛板，更换方便，使用寿命长。

上振式直线振动筛主要特点:



1.筛分能力大，产量高

2.重量轻,便于安装及工艺布置.

3.能耗少,可节约大量能源.

4.价格低,备件量极少.

5.结构简单,造型美观.

6.筛网由小块拼装,且更换极为简便.

上振式直线振动筛工作原理:

上振式直线振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。上振式直线振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。上振式直线振动筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。

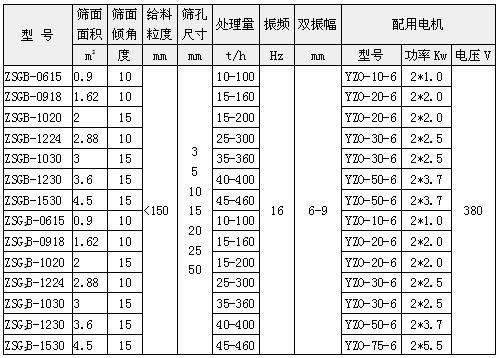

ZSG矿用振动筛外形图和技术参数表：

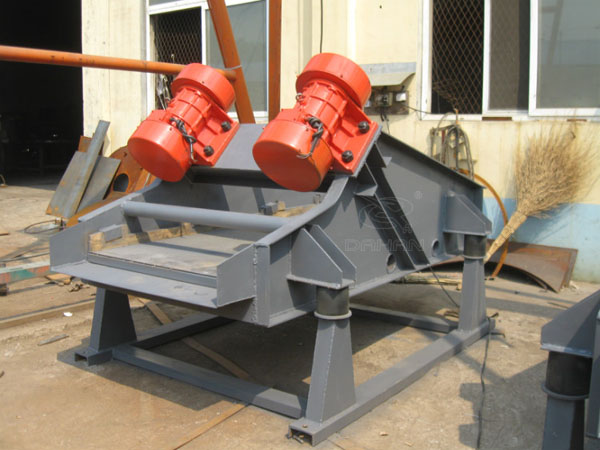

上振式直线振动筛组成结构：

上振式直线振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。

上振式直线振动筛采用振动电机做为激振源，调节振动电机激振力的大小，可以改变筛机的振幅。

减振系统有橡胶弹簧、支承座等组成。本系列振动筛振动电机安装方式可分为上振式和侧振式，减振装置安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。

上振式直线振动筛型号含义:

D----------------------------------振动电机(振动源)

Z----------------------------------直线(运转轨迹)

SF----------------------------------筛分机

530---------------------------------筛面尺寸（500mm宽x3000mm长)

1-------------------------------------单层(单层筛网两个出料口)

S（P）-----------------------------------钢板材质【S代表不锈钢，P代表普碳钢】
