旋振筛

旋振筛

型号:DH-600-1SDH-1800-1S

产品介绍:旋振筛也叫三次元振动筛,用于对粉体、颗粒状、纤维状物料或浆料进行干式、湿式筛选分级,能装配1-5层不同规格目数的筛网同时筛分除杂,材质可分为SUS304不锈钢、Q235A碳钢、PP塑料防腐蚀三种材质,还可可以按照物料特性和工业要求定制。

供货周期:3-7工作日(详询大汉)

型号:400-2000mm 筛网规格:2-500目

产量:100-3300kg/h 层数:1-5层

应用范围:应用于陶瓷、化工、食品、医药、冶金、采矿、造纸、磨料等诸多行业。

全国统一销售热线0373-2682 333

免费获取报价

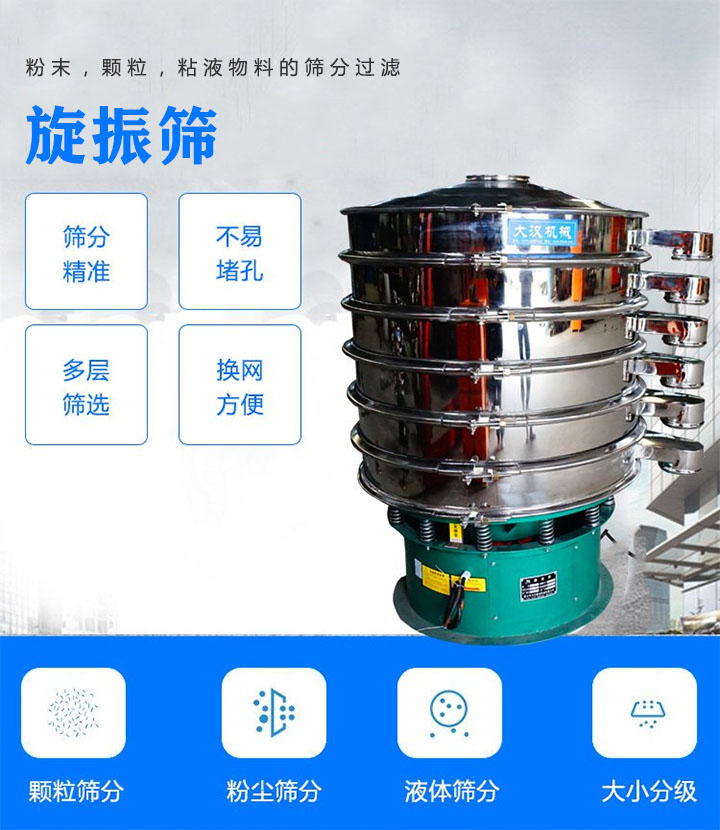

旋振筛产品简介

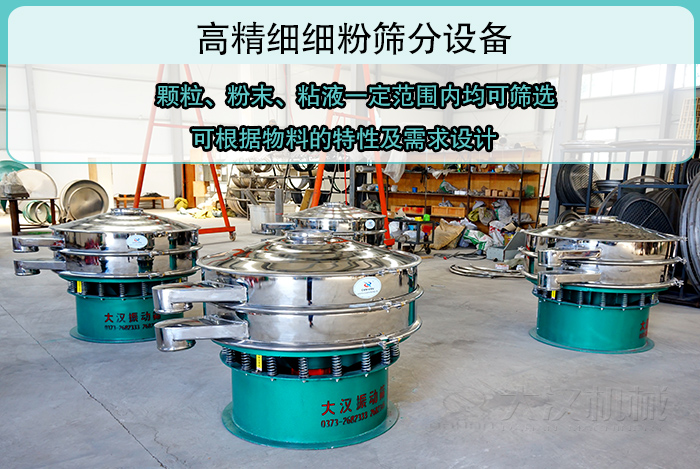

旋振筛,又叫三次元振动筛,是一种高精细细粉筛分设备,用于筛选粉末状或者细小颗粒的物料,还可用来过滤液体,该类型旋振筛机身与物料接触部分精选304不锈钢材质,机座部分采用普碳钢材,还可以根据用户要求整机采用不锈钢材质(不锈钢振动筛)以及针对特殊材料设计的塑料振动筛等,另外还可根据筛分物料的具体需求选择不同层型的旋振筛。

新乡大汉旋振筛为配合个别行业筛分物料的特性及需求,而有各类型的设计,可分为直泄式(普通型)、闸门式、加缘式等。

旋振筛介绍

旋振筛分类

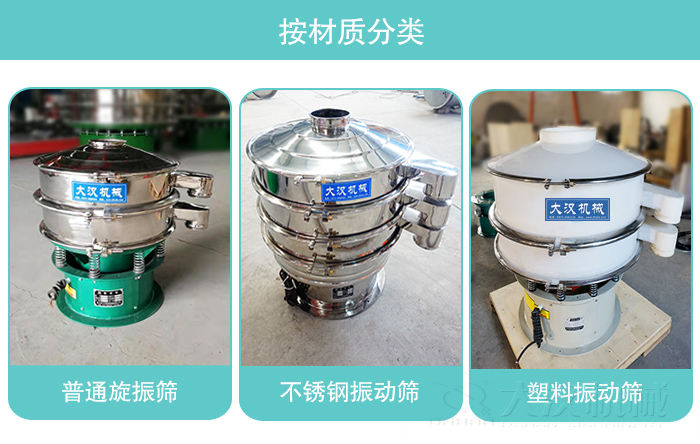

一,按材质分类

旋振筛材质

①碳钢材质旋振筛—普通旋振筛

碳钢材质的旋振筛即为普通旋振筛,其机身与物料接触部分均采用304不锈钢材质,机座部分则采用普通碳钢材质。

②不锈钢材质旋振筛—不锈钢振动筛

不锈钢材质的旋振筛即为不锈钢振动筛,其整机精选304不锈钢材质。筛机经过严格的抛光,所有的焊接处也进行了仔细打磨,不锈钢振动筛适用于食品、医药等对卫生要求较高行业物料的筛分过滤。

③塑料材质旋振筛—塑料振动筛

塑料材质的旋振筛即为塑料振动筛,其从筛框、筛网到清网装置完全采用聚丙烯塑料材质,塑料振动筛主要是用于满足所生产的物料有酸碱性、腐蚀性的物料的筛分作业,排除了一些特殊物料与金属接触会产生化学反应的问题。

二,按层数分类

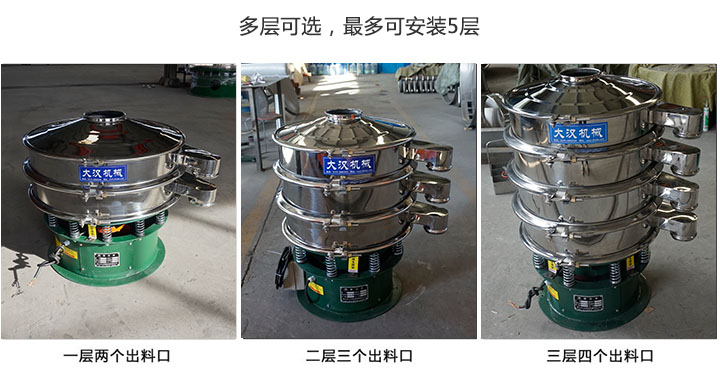

可装配1-5层筛网,能同时进行2-6种不同粒度产品的分离。

旋振筛层数

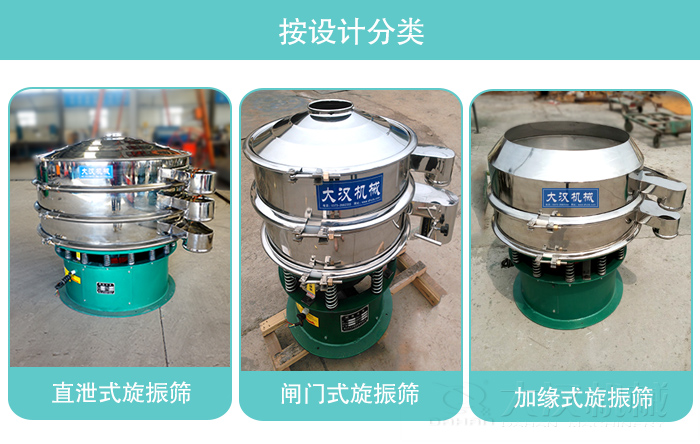

三,按设计分类

①直泄式旋振筛

即普通型三次元振动筛,该种类型的三次元振动筛设备主要适用于大多数粉状物料的筛分作业。是常用的机型。

②闸门式旋振筛

应用是在普通型旋振筛出料口处加装闸门,主要是在筛分物料中的杂质时使用,通过关闭出料口使物料进行充分筛分。用户可以一次投料长久筛分作业,通过控制闸门的开合以达到良好筛分的目的,这种筛分作业多用于微细物料的筛分,如中药粉、花粉等行业。

③加缘式旋振筛

该种类型的三次元振动筛是在普通型旋振筛的基础上增大它的入料口,并通过特殊角度的设计以防止液体飞溅的过滤型筛分设备,在油漆、水过滤、纸浆过滤等行业有着广泛的应用。

旋振筛的工作原理

旋振筛工作视频

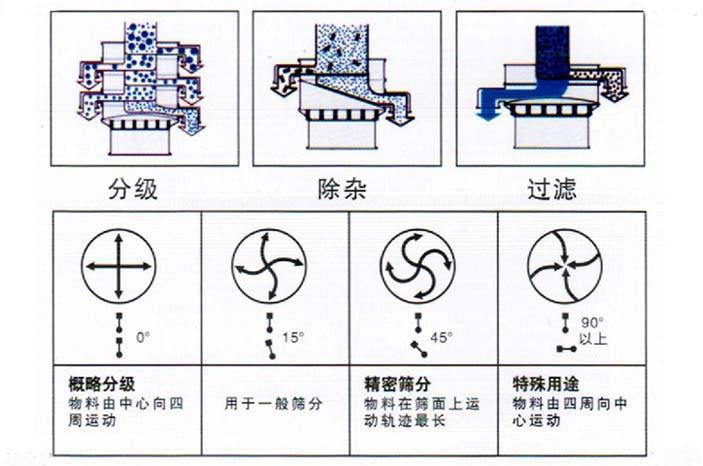

旋振筛利用YZUL立式振动电机作为激振源,通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动,并传递到旋振筛的筛面上;物料通过入料口进入设备内,根据不同物料筛分要求,物料经过1-5层采用不同目数的金属编织筛网的筛分层,在这个过程中,位于各层的筛网下的清网装置(弹跳球)通过频率振动不断撞击筛网,使筛网上层物料能够顺畅的透网筛分,并有效解决了物料堵网问题出现,不同目数的物料通过各层对应目数的筛网后在各层的出料口排出,最终实现筛选除杂或过滤分级的目的。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹

旋振筛角度调整图

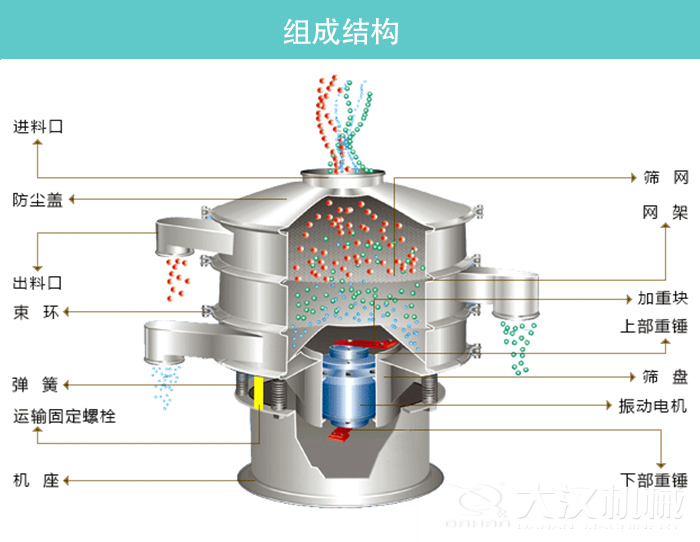

旋振筛的主要结构

旋振筛主要由进料口、防尘盖、出料口、束环、筛网、配重块、上部重锤、振动体、振动电机、弹簧、下部重锤、机座等部分组成。

旋振筛结构图

防尘盖:防止物料向外扩散,也可以保护外部粉尘进入,从而污染筛分物料。

束环:用来固定筛体中间的筛框部分。

上部重锤、下部重锤:改变振动电机电机上、下重锤的相位角,可以改变物料在筛网上的运动轨迹和停留时间。

弹簧:减振隔音。

机座:支撑整个振动筛,保持其工作稳定。

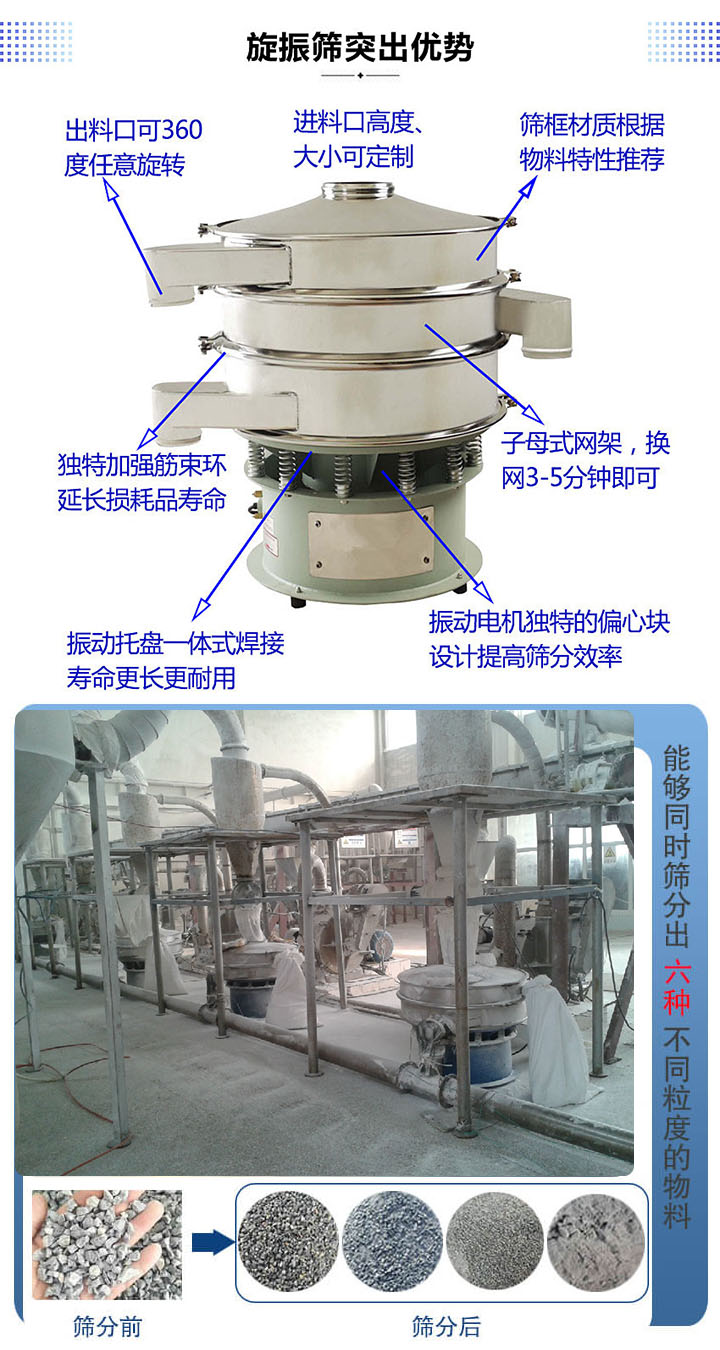

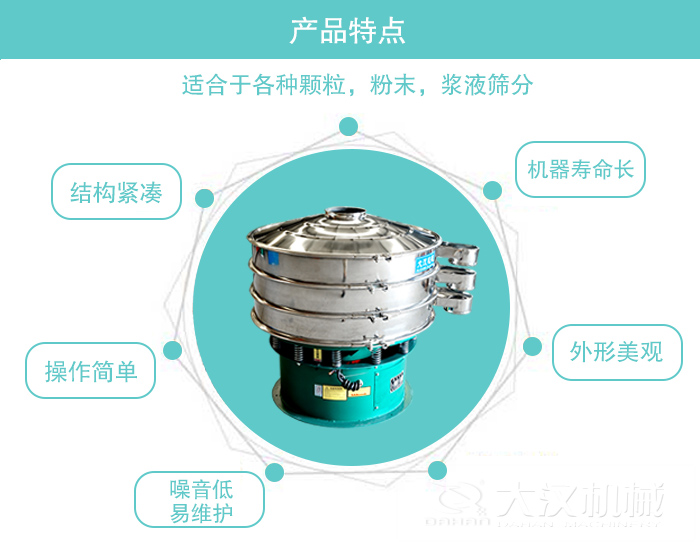

旋振筛特点

旋振筛优势

1、适用筛分过滤各种粉末、颗粒、粘液等物料,应用广泛。

2、筛网规格可任意配置,筛分细达500目(28μm),过滤细达5μm。

3、可单、多层同时使用,高可达5层。

4、整机封闭性能好,粉末不飞扬,液体不泄露。

5、筛网的更换也是非常容易,操作简单。

6、自动化处理筛选后的杂质和粗料,节省人工,筛选之后可以自行进入下一轮筛选工作,可连续作业。

旋振筛技术参数

型 号 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3
产量kg/h 100 200 500 800 1200 1800 2000
价格 4000-6500 5000-7000 7500-8000 12000-16000 17000-21000 22000-23000 230000-38000

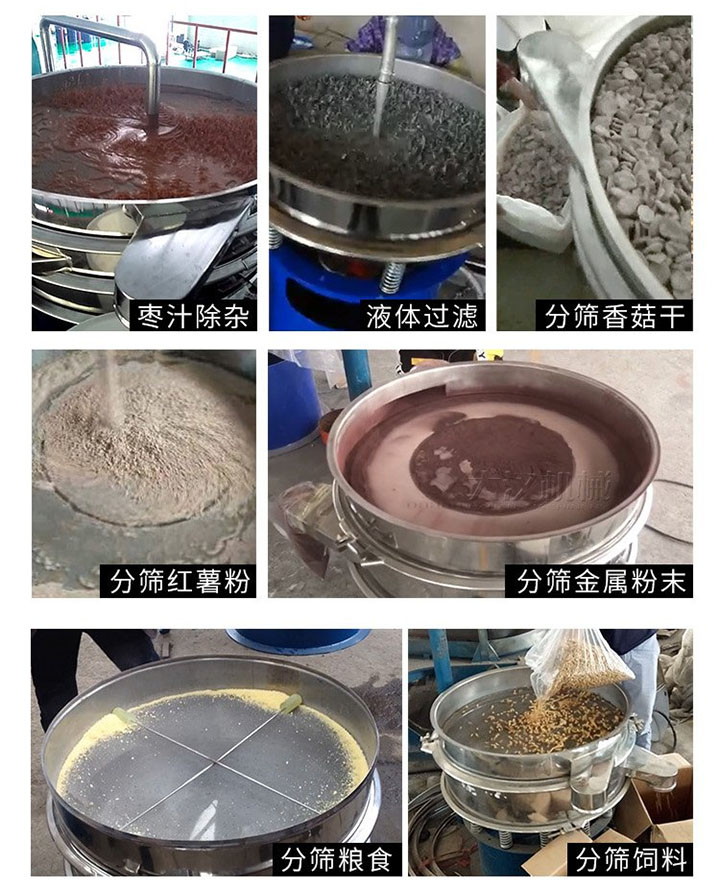

旋振筛应用行业

1、化工行业:树脂粉、颜料、洗衣粉、、微粉、油漆、纯碱、柠檬酸等。

2、磨料、陶瓷行业:碳化硅、金刚砂、氧化铝、石英砂、泥浆、喷雾土粒等。

3、食品行业:糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。

4、造纸行业:白土泥浆、黑白液、废液、造纸液、废水回收等。

5、冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末。

6、废水处理:垃圾、人畜屎尿、废油、食品废水、废水加工等。

7、制药行业:黄原胶、中药粉、口服液、注射液、健康食品及各类片剂粉剂等。

客户案例

旋振筛选型应注意哪些

1,筛格与收料盘

筛格与收料盘的利弊及适用范围,旋振筛能避免边缘物料直接排出,将物料向筛网中间收集,提高筛分精度。但它增加了筛机上部重量,降低振动传送力,消弱筛分效果。如果收料盘崩裂,增加了售后成本。

2,旋振筛的适用范围

旋振筛的适应范围是1000型以下直径较小的旋振筛,针对特殊筛分需求。目前,因中筛格高度有限,加收料盘容易使物料下滑受阻。一般筛分不加收料盘。

3,托球盘

旋振筛上置弹跳球,属清网装置,有助于筛网清理,提升筛分效果。但它增加了筛机上部重量,降低振动传送力,消弱筛分效果。如托球板开裂,而是否加装托球板,取决于筛分需求。

4,绷网圈的作用

绷网圈是用来保护希望,避免筛格压坏筛网,筛格边缘密封性加高,防止漏料。如果是粗丝径筛网,加绷网圈会影响操作,增加筛网难度,可要求不加绷网圈。
