单层直线振动筛
  • 单层直线振动筛

单层直线振动筛

型号:DZSF541-DZSF1030(可定制)

产品介绍:

供货周期:3-7工作日(详询大汉)

技术参数:

应用范围:化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业

全国统一销售热线 0373-2682 333

免费获取报价

单层直线振动筛产品介绍

单层直线振动筛,简称单层直线筛,其采用一层全封闭结构设计,有两个出料口,是在多层直线振动筛的基础上进行简化的一种直线振动筛。由于单层直线振动筛只有一层筛网,只能筛分两种粒径的物料,可以对物料进行快速去杂,广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

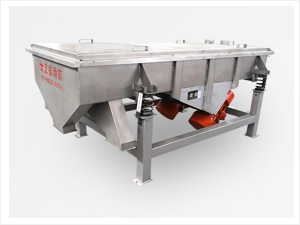

单层直线振动筛图片实拍


直线振动筛结构详解

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。可以配合盖子防止灰尘的进入,也可以防止粉粒物料在筛分时的扩散。

筛框:由松木或变形量较小的木材制成。主要是对筛网起到支撑作用。

筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网,具体的材质要结合物料的特性来选择。

振动电机:通过振动电机激振力的作用使物料在筛面上运动。

电机台座:安装固定振动电机。

减振弹簧:减震弹簧的安放位置就是在筛体和筛座之间。一方面降低了噪音,另一方面保护了机器。

支架:由四个支柱和两个槽钢组成,对筛体部分进行支撑,保证筛体的稳固。安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

单层直线振动筛主要特点

1、一层筛网,两个出料口设计,可以快速进行除杂;

2、最高可以筛分400目,筛分精度可以达到96%以上;

3、全密闭结构,可以防止粉尘飞扬,减少工作噪音;

4、自动化排料,可以用于流水线生产,台时产量范围在0.12-20吨之间;

5、有碳钢、不锈钢及全不锈钢等材质之分,适用于不同筛分环境。

单层直线振动筛工作原理

单层直线筛采为双振动电机驱动,当两台电机作同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,在激振力和物料自重力的共同作用下,使物料在筛面上被抛起向前作直线运动,从而达到筛分的目的。

单层直线振动筛技术参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

单层直线振动筛型号说明

D----------------------------------电机(振动源)

Z----------------------------------直线(运转轨迹)

SF---------------------------------筛分机

525-------------------------------筛面尺寸(500mm宽x2000mm长)

1-----------------------------------1层(1层筛网2个出料口)

S-----------------------------------(304不锈钢)钢板材质

单层直线振动筛适用行业

食品行业:大豆、玉米、芝麻、花生等。

化工行业:化肥、尿素、石油焦、树脂、涂料、化妆品、油漆等。

医药行业:中药粉、颗粒药丸、微丸等。

冶金行业:耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂、金属粉末行业、矿山业等。

其他行业:石英砂、助剂、活性炭、碳素等。

单层直线振动筛厂家大汉振动机械售后承诺:

1、保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2、质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费。
