圆振动筛

圆振动筛简述：

圆振动筛做圆形运动，是一种多层数、新型振动筛。圆振动筛采用筒体式偏心轴激振及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，圆振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。（注：我公司可根据不同用户的实际情况，可定制各种规格、各种振动方式的振动筛）

圆振动筛设备使用现场

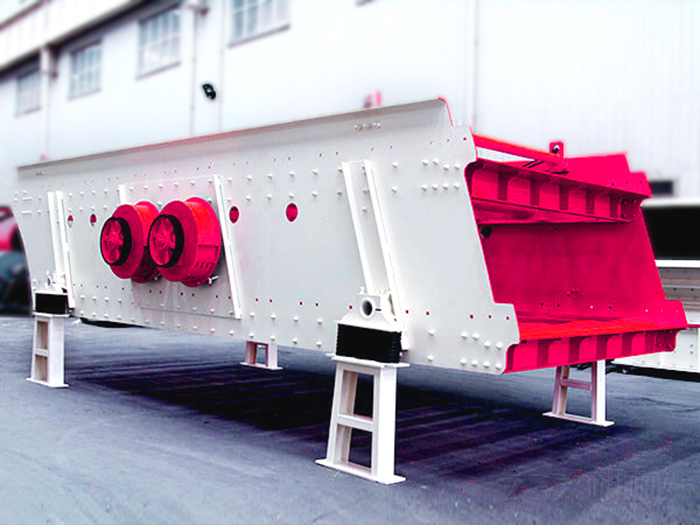

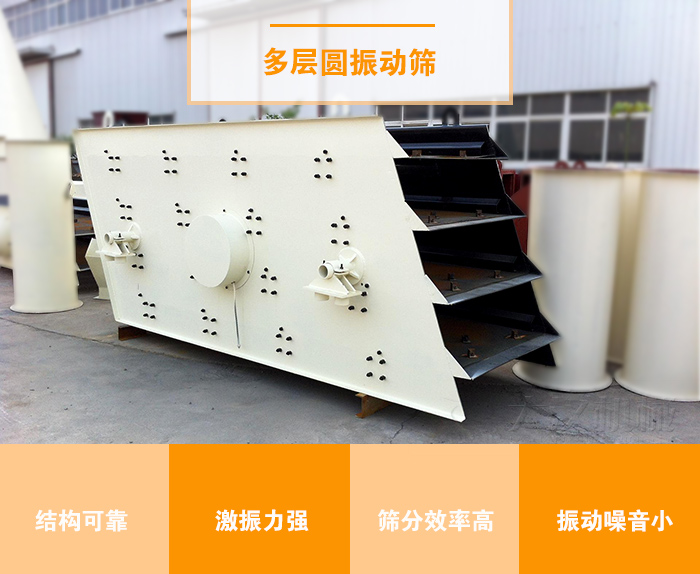

圆振动筛图片

圆振动筛的工作原理

圆振动筛由振动器、箱箱、隔振装置及传动装置等部分组成。各种振动筛具有长方形的筛面，筛面通过一定方式安装在筛箱内，筛箱及筛面在振动器的作用下做具有特定轨迹的往复式运动，筛面的连续振动使筛面上的料层不断被抛起、松散和分离，达到分级或脱介的目的。

圆振动筛的性能特点：

1、采用简体式偏心轴激振器以及偏心块调节振幅，物料筛淌线长，筛分规格多

2、采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。

3、筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。

4、采用橡胶隔振弹簧，寿命长、噪声小、过共振区平稳等。

圆振动筛图纸

圆振动筛由振动源、筛体、筛网、减振装置、底座等组成。

圆振动筛型号和参数

型 号	筛面参数				给料粒度 （mm）	处理量 （t/h)	双振幅 （mm）	电动机		单点动负荷 (N)	动负荷 (N)
	层数	面积（m²）	倾角（度）	孔径（mm）				型号	功率(kw)
YK1230	1	3.6	15-30	3-50	≤200	220	6-10	Y160M-6	7.5	440	2200
2YK1230	2	3.6	15-30	3-50	≤200	220	6-10	Y160L-6	11	732	3660
YK1530	1	4.5	15-30	3-50	≤200	250	6-10	Y160L-6	11	720	3600
2YK1530	2	4.5	15-30	3-50	≤200	250	6-10	Y200L1-6	18	1154	5770
YK1545	1	6.75	15-30	3-50	≤200	300	6-10	Y180L-6	18	845	4225
2YK1545	2	6.75	15-30	3-50	≤200	300	6-10	Y200L1-6	22	1360	6800
YK1845	1	8.1	15-30	3-50	≤200	350	6-10	Y180L-6	18	936	4680
2YK1845	2	8.1	15-30	3-50	≤200	350	10-15	Y200L-6	22	1570	7850
YK2045	1	9	15-30	6-100	≤200	450	10-15	Y200L-6	18	987	4935
2YK2045	2	9	15-30	6-100	≤400	450	10-15	Y250L-6	22	1593	7965
YK2060	1	12	15-30	6-100	≤400	550	10-15	Y200L-6	18	1339	6695
2YK2060	2	12	15-30	6-100	≤400	550	10-15	Y250L-6	30	2149	7590
YK2460	1	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	22	1518	9545
2YK2460	2	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	37	2107	10535

圆振动筛应用行业

圆振动筛适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分，应用于选矿、建材、电力、轻工和化工各行业对各种颗粒状和小块状散固体物料的干式分级。

圆振动筛客户案例

圆振动筛选型须知

1、YK型块偏心圆振动筛是YA型轴偏心圆振动筛的更新换代产品，有20个定型规格并分别有敞开型和封闭型两种结构形式。

2、圆振动筛安装方式有支座式和吊挂式及二者搭配式等多种形式。选型时，请务必慎重考虑。

3、本系列振动筛有轻型和重型之分，适用不同物料粒度级别的筛分，选用时请确定电压制式及有无防爆要求。

圆振动筛操作要点

(1)操作人员在工作前应阅读值班记录，并进行设备的总检查。检查三角带的张紧程度、振动器中的油位情况，检查筛面张紧情况、各部螺栓紧固情况和筛面破损情况。

(2)振动筛启动应遵循工艺系统顺序。

(3)在圆振动筛工作运转时，要用视、听觉检查激振器和筛箱工作情况。振动筛停车后应用手触摸轴承盖附近，检查轴承温升。

(4)振动筛停车应符合工艺系统顺序。振动筛除特殊要求外，严禁带料停车后继续向筛子给料。

(5)振动筛交接班时应把当班筛子技术状况和发现的故障记入值班记录。圆振动筛记录中应注明零部件的损伤类别及激振器加、换油日期。
