脱水筛

脱水筛

型号:DZSF541-DZSF1030(可定制)

产品介绍:脱水筛主要用于细粒脱水和分级,煤泥或尾矿回收。

供货周期:3-7工作日(详询大汉)

技术参数:可参考参数表

应用范围:选煤、选矿、电力、制糖、制盐等工业部门。

全国统一销售热线0373-2682 333

免费获取报价

脱水筛产品概述:

脱水筛主要用于细粒脱水和分级,煤泥或尾矿回收。座式脱水筛运动轨迹为直线,是根据JB2444--86《煤用座式双轴振动筛》标准生产的,全系列共有十六种规格,可供选煤、选矿、电力、制糖、制盐等工业部门,对中细粒级物料进行干湿式分级、脱水、脱介、和脱泥。该振动筛处理能力大,筛分效率高。

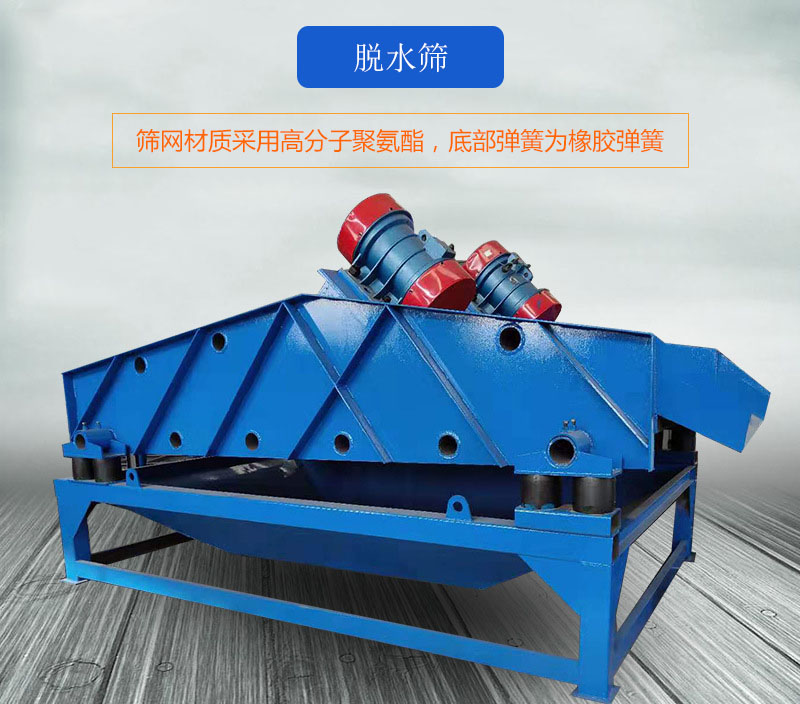

脱水筛筛网采用高分子聚氨酯,底部弹簧为橡胶弹簧。

脱水筛现场视频

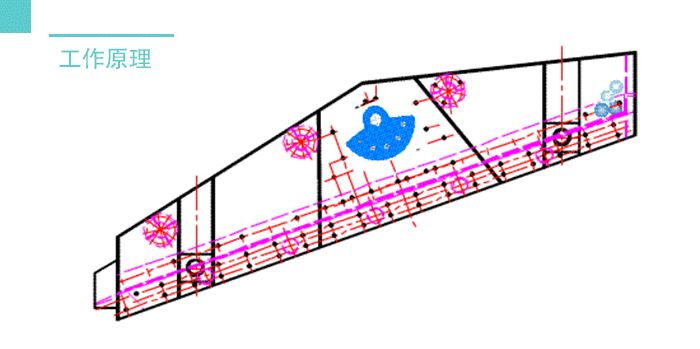

脱水筛工作原理和结构特点:

脱水筛工作原理:物料从进料口进入利用脱水激振器进行液固分类然后从不同的出料口排出从而完成筛分目的。

该系列脱水筛采用法兰式激振器,由两台电机外拖作反向自同步旋转,是筛体沿直线做周期性往复运动,从而达到分级脱水目的。筛框采用高强度螺栓连接,筛面由弧形段与直线段组成,结构坚固耐用。

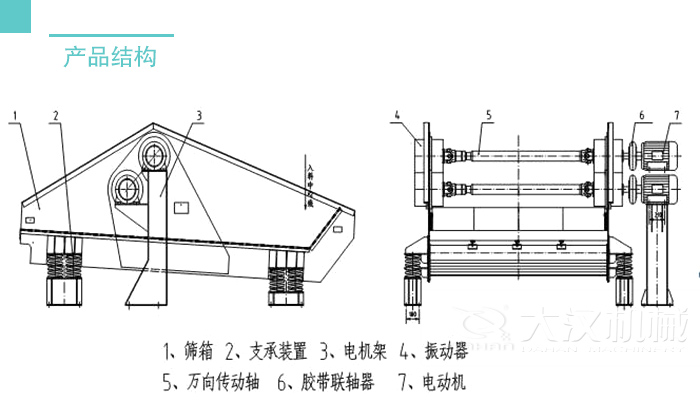

脱水筛结构:筛箱支撑装置,电机架,振动器,万向转动轴等。

脱水筛选用须知

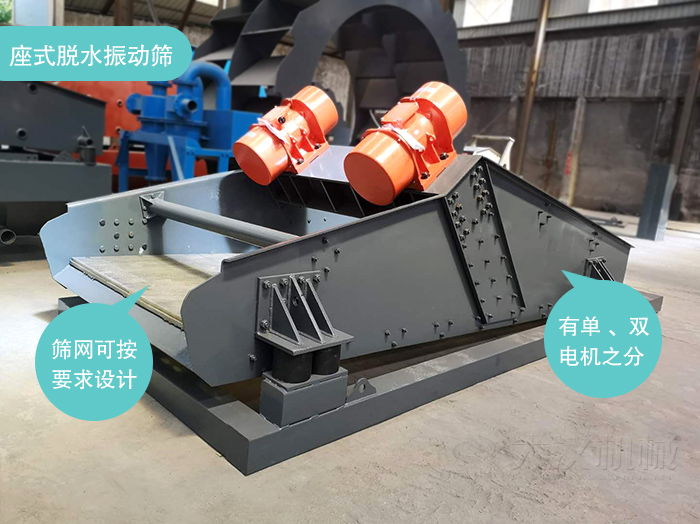

座式脱水筛筛网可按要求定制,电机有单电机和双电机两种。

1、脱水筛分单层和双层,并有单电机齿轮拖运和双电机自同步拖运之分。单电机拖运有左装和右装之分。

2、筛网结构有条缝筛网,冲孔筛板,如选用编织筛网和橡胶筛板可按要求设计。

3、为满足筛分效率要求,必要时可使筛面与水平面成倾角安装其值为2-10。

4、基础螺栓除ZSM185振动筛螺栓有M20和M16两种规格外,其余所有筛机基础螺栓均为M20,皆由用户自备。

脱水振动筛技术参数

型号 筛面 给料粒度mm 生产能力t/h 振动频率 双振幅 电机功率KW 外形尺寸(长宽高)mm 参考重量kg
面积 筛网尺寸mm 筛网结构
ZSM1542 6 0.25-13 条缝 ≤300 75-100 800 9-10 11 4500*2690*1710 4016
ZSM1556 8 13-50 冲或条 ≤300 30-60 800 10 15 5850*2675*1703 4642
2ZSM1556 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 15 5850*2575*2023 5649
ZSM1556B 8 13-50 冲或条 ≤300 30-60 800 11 7.5*2 5850*2854*1707 4769
2ZSM1556B 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 7.5*2 5850*2854*2023 5790
ZSM1756A 9.5 13-50 冲或条 ≤300 50-80 800 10 15 5850*2925*1703 5098
2ZSM1756A 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 15 2550*2770*2015 6105
ZSM1756B 9.5 13-50 冲或条 ≤300 50-80 800 10 7.5*2 5850*3104*1703 5226
2ZSM1756B 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 7.5*2 5850*3104*2020 6246
ZSM1856 10 13-50 冲或条 ≤300 50-80 800 11 11 5600*2778*1557 4580
ZSM2065 13 13-50 冲或条 ≤300 70-100 800 11 18.5 6750*3208*1885 6577
2ZSM2065 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 18.5 6750*3140*2180 7946
ZSM2065B 13 13-50 冲或条 ≤300 70-100 800 9 11*2 6750*3428*1880 6701
2ZSM2065B 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 11*2 6750*3428*3185 8068

吊式脱水振动筛选用须知:

1、脱水筛分单层和双层,均为单电机齿轮拖运。

2、筛网结构有条缝筛网,冲孔筛板,如选用编织筛网和橡胶筛板可按要求设计。

3、基础螺栓:吊挂装置基础螺栓为M24,电动机基础螺栓为M16,皆有用户自备。

脱水筛的安装与调试:

1、脱水筛安装前,要把现场基础与筛子安装图对照检查,预埋钢板平面度小于3mm。

2、安装时,根据筛子从下到上的顺序安装。

3、安装完毕,调整好相对位置,保证一次与二次减振弹簧均呈垂直状态,电机轴线应低于振动器轴线3-5mm,再把电机支架、弹簧底座与预理钢板焊牢。

4、要求两台电机转向必须相反,激振器偏心块初始相位一定相同。

5、脱水筛空载运行4-6小时,筛体运行平稳,无横摆现象和异常响声,左右对称点的振幅差小于0.5mm方可上料运行。

脱水筛的使用与维护:

1、振动筛应避免带料启动、使用前应清理筛机周围及机上的杂物。

2、运行时,发现有异常响声或其它不正常现象时,应及时停车检查。

3、经常检查螺栓是否有松紧现象。

4、激振源的调整,使用与维护,请参照脱水筛使用说明书。

脱水筛如何更换筛网

现在的脱水筛用的筛板多数是聚氨酯筛板,这种筛板的使用寿命通常在一年左右,而当筛板使用到期时,就需要我们人为更换筛网啦。更换过程非常简单,自己就可以独立操作,只要按照小编下面叫你的做就好。

1、我们在购买回来筛网后,要根据脱水筛网架长度去截取相应的筛网,这里记住截取的筛网长度要比网架多出来50~70mm哦,并且在安装在网架后一定要将多出来的部分伸入相应的入料口内哦,这样可以有效避免混料的状况;

2、筛网安装时,一定要将其涨紧,因为筛网的涨紧度是影响脱水筛筛分效率的重要因素;

3、如果物料比重较大或脱水筛所需安装的筛网目数较高时,应在筛网下面增加目数适合的托网,其目的是起到支撑作用,减少物料对筛网的压力,延长其使用寿命;

4、安装脱水振动筛压板时,一定要注意其平整度,并衬以伸缩性较强的海绵密封带均匀锁紧,因为这既是杜绝混级发生的关键,又是影响振动筛筛网使用寿命的重要因素;

5、安装完毕,应先使用少许物料对筛面布料及筛分情况进行测试,若物料均匀向前输送,且分级准确,无混料现象,则说明可以投入使用;反之,若出现跑偏或聚堆等不均匀现象,应调整脱水筛筛网面的平整度和均匀度或调整振动电机的偏心锤角度;若出现混级现象,应检查脱水振动筛筛网的密封及是否压紧。

筛网是脱水筛中较容易磨损的配件,因为其工作的特殊性所以需要我们手动更换。其实脱水筛筛网更换并不是很复杂,所以如果出现了筛网不利的状况,一定要记得更换啊,不要让小问题变成大问题才动手,这样对脱水筛影响很大。
