方形直线振动筛
  • 方形直线振动筛

方形直线振动筛

型号:DZSF541-DZSF1030(可定制)

产品介绍:方形直线振动筛材质有碳钢、不锈钢及全不锈钢3种,筛面层数有1-5层,可以筛分6种不同粒度的物料,产量范围在0.12-20t/h之间,适合塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业对干式粉状及颗粒状物料进行筛选和分级。

供货周期:3-7工作日(详询大汉)

技术参数:可参考参数表

应用范围:食品、化工、医药、冶金、建材等行业

全国统一销售热线 0373-2682 333

免费获取报价

方形直线振动筛产品介绍



方形直线振动筛是一种轻型振动设备,简称直线筛,具备耗能低,产量大的特点,其采用全密闭结构,可保证物料在筛分过程中不会出现粉尘溢散现象。大汉厂家生产的方形直线振动筛分为碳钢、不锈钢及全不锈钢材质,可以用户筛分不同行业的物料,其筛面层数分为单层或者多层,最高可以达到5层,非常适合塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业对干式粉状及颗粒状物料进行筛选和分级。

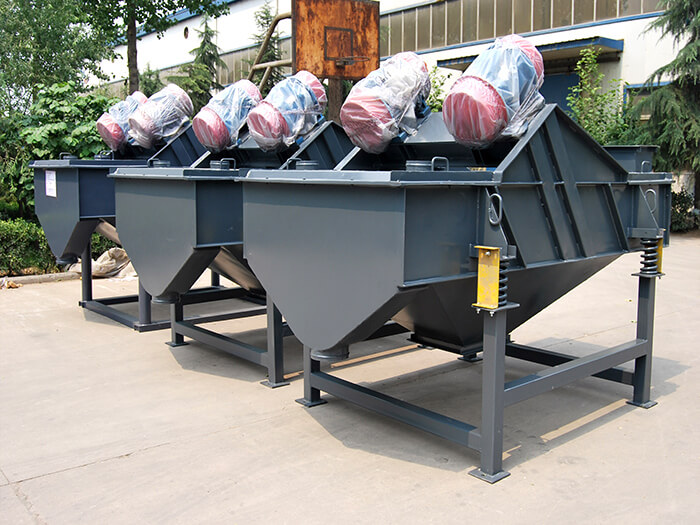

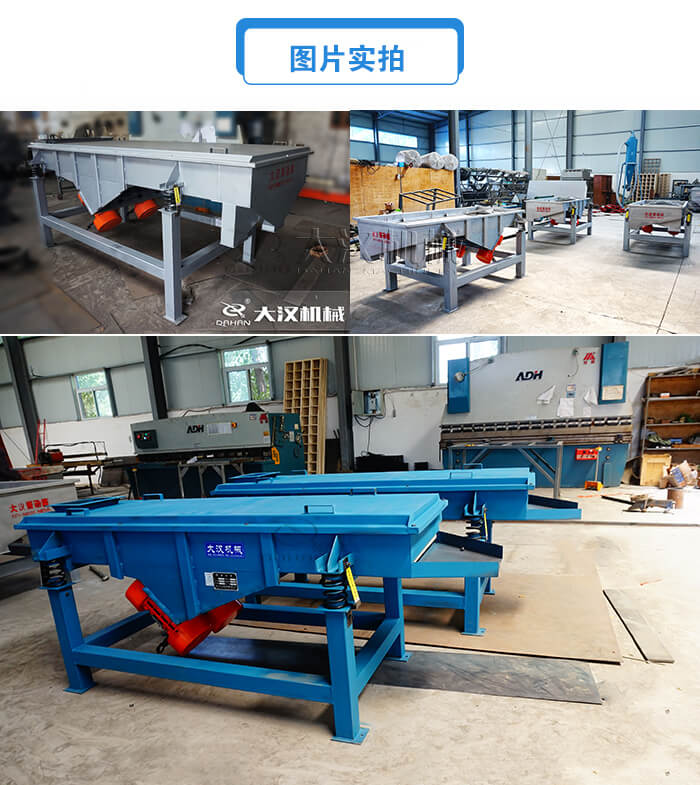

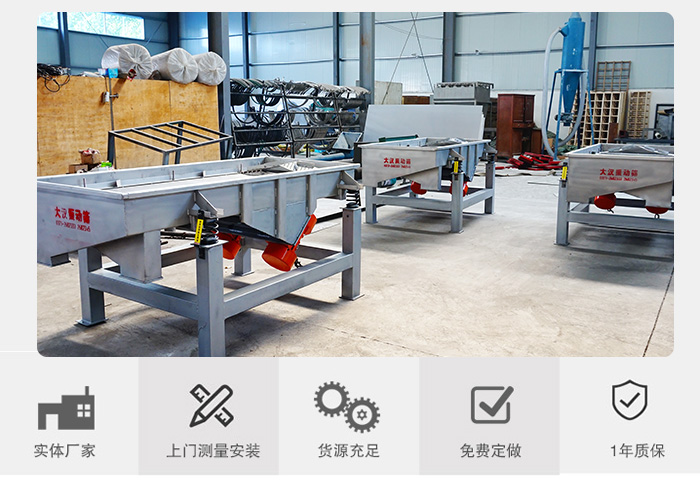

方形直线振动筛图片实拍

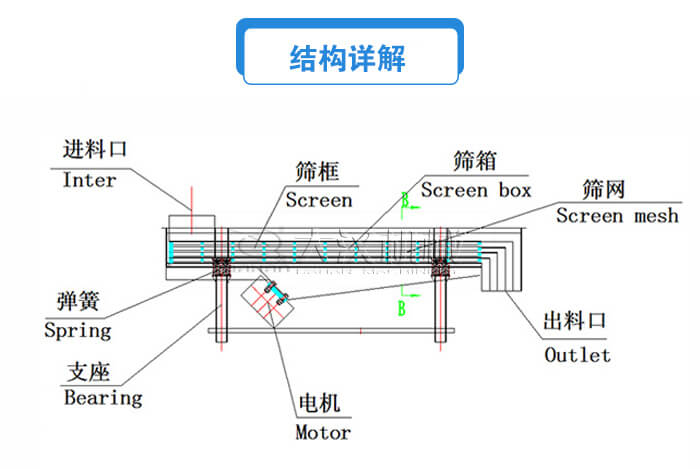

方形直线振动筛结构详解

方形直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。既可以配合盖子防止灰尘的进入,也可以防止粉粒状物料溢散。

筛框:由松木或变形量较小的木材制成,主要是起到支撑筛网的作用。

筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网,具体的材质要结合物料的特性来进行选择。

振动电机:是振动筛的动力来源。

电机台座:固定振动电机。

减振弹簧:隔振减噪。

支架:由四个支柱和两个槽钢组成,对筛体部分进行支撑,保证筛体的稳固。

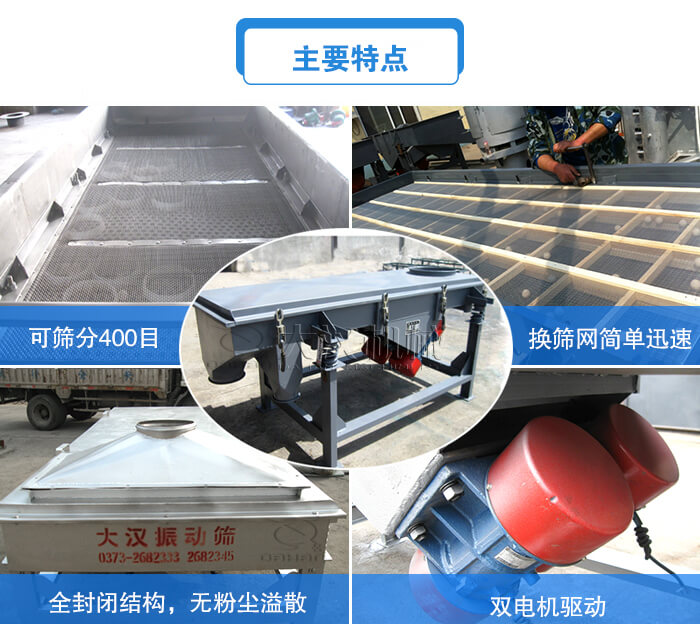

方形直线振动筛主要特点

1、可筛分400目以下颗粒状物料,最多可同时筛分出6种不同粒度的物料,满足不同客户的需要;

2、全封闭结构,无粉尘溢散,低能耗、节能环保;

3、双电机驱动,台时产量自高可以达到20吨;

4、筛网更换简单迅速,只需3到5分钟,筛网材质有多种选择(尼龙、特种龙、PP网);

5、可以按需定制。

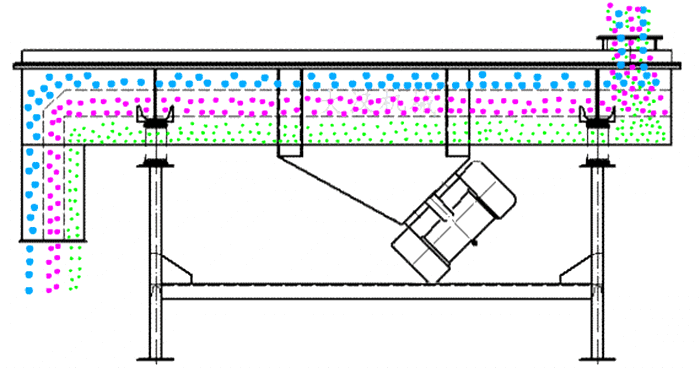

方形直线振动筛工作原理

方形直线振动筛的驱动力是双振动电机,依靠振动电机产生的激振来开展作业,筛机的运动轨迹是一条直线,在振动力和物料的双重作用下,将筛面上的物料抛起向前做跳跃式直线运动,从而正确契合网筛进行多层筛分。

方形直线振动筛技术参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

方形直线振动筛型号说明

D----------------------------------电机(振动源)

Z----------------------------------直线(运转轨迹)

SF---------------------------------筛分机

525-------------------------------筛面尺寸(500mm宽x2000mm长)

3-----------------------------------3层(3层筛网4个出料口)

S-----------------------------------(304不锈钢)钢板材质

方形直线振动筛适用行业

食品行业:大豆、板栗、花生、芝麻、麦芽、稻谷、大米等。

化工行业:化肥、尿素、石油焦、树脂、涂料等。

医药行业:中药粉、中药饮片、颗粒药丸、微丸等。

冶金行业:耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂等。

方形直线振动筛厂家大汉振动机械售后承诺:


1、保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2、质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费。

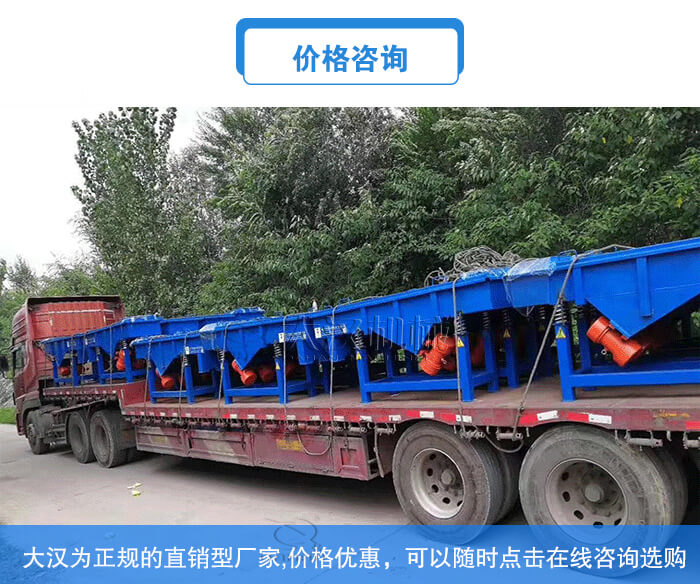

方形直线振动筛价格咨询


大汉厂家为正规的直销型生产上,针对方形直线振动筛价格定位相对合理,因为我们是厂家直销,设备无需经过中间环节进行流转,既可以节省用户时间,还可以降低用户投资成本。由于不同型号、材质及设计的直线筛,其筛分产量,厂家成本等不同,所以方形直线振动筛价格还需按照用户实际选择进行定位,但是一般不会高于5万,用户可以随时点击在线咨询进行选购。
