中药饮片直线振动筛

中药饮片直线振动筛

型号:DZSF-520-3P

产品介绍:中药饮片直线振动筛主要用中药、中草药片分级除杂用,可以设计成1-6层筛网,可以同时进行2-7个不同粒度等级的筛选和分级,筛分效率可以达到96%以上,双振幅3-8mm自由调节,效率精度双重保证。

供货周期:3-7个工作日(详询大汉)

网孔尺寸:2-200目 产量:0.12-20吨/时

适用范围:当归、黄连、三七粉、白芍 甘草、黄芩、枇杷叶、硼砂、芒硝等

全国统一销售热线0373-2682 333

免费获取报价

中药饮片直线振动筛视频:

中药饮片直线振动筛概述:

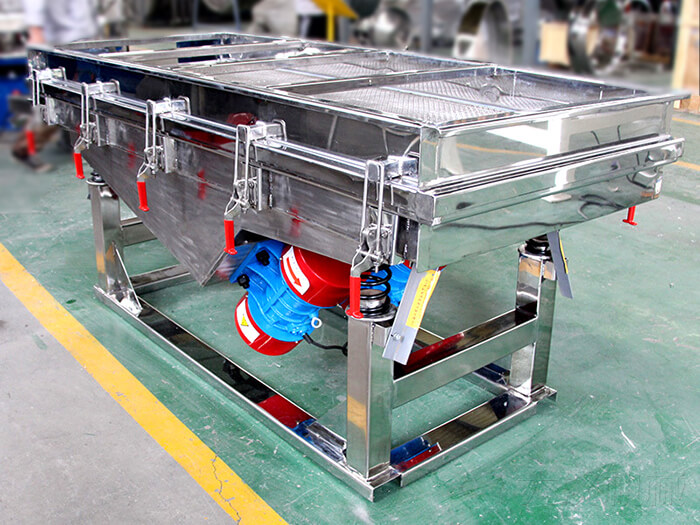

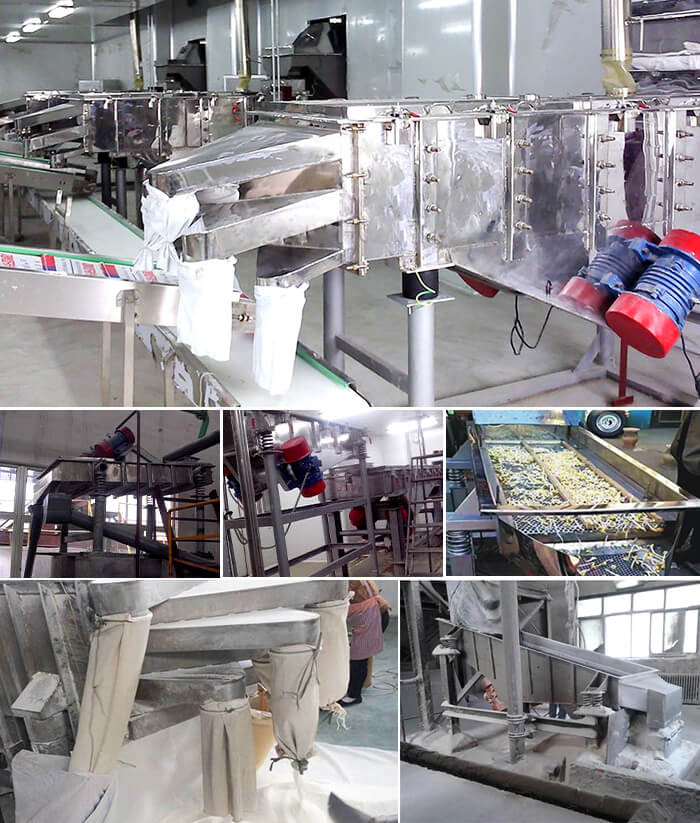

全不锈钢直线振动筛产品展示图

中药饮片直线振动筛主要用中药,中草药片分级除杂用,中药在使用前需要进行煎煮,为了能够充分获得中药中的有效成分,在煎煮前需要对中药进行切片处理,这样在煎煮时,中药与沸水的接触面积大,中药中的有效成分便可以在较大程度上溶解处理,达到物尽其用的效果,中药在进行切片工序时会产生较多的粉尘以及不合格的切片,因此需要将其筛分出来。

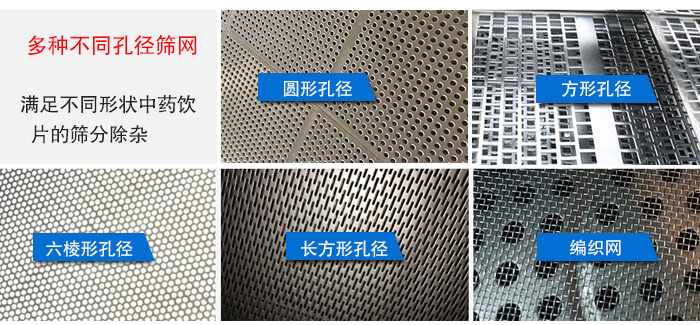

中药片直线振动筛不同孔径筛网展示

中药饮片直线振动筛采用304或316不锈钢材质,干净卫生,无污染,符合医药行业卫生标准,能同时分选出2-7个不同粒度等级的中药饮片。

中药饮片直线振动筛应用

中药饮片直线振动筛可以去除和筛选饮片中粉尘以及不合格的切片,常见饮片的八种种类和规格:

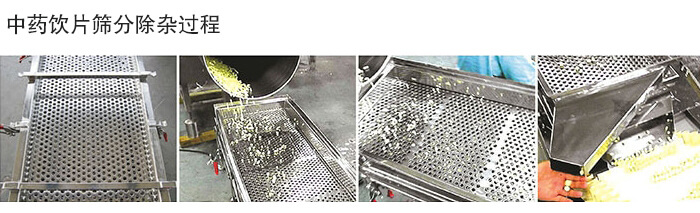

直线振动筛筛选中药饮片

1、极薄片 厚度为0.5m以下

2、薄片 厚度为1-2mm

3、厚片 厚度为2-4mm

4、斜片 厚度为2-4mm

5、直片(顺片) 厚度为2-4mm

6、丝(包括细丝和宽丝)细丝宽度为2-3mm,宽丝宽度为5-10mm

7、段(包括短段和长短) 短段长度为5-10mm,长段长度为10-15mm

8、块 边长为8-12mm的立方块或长方块

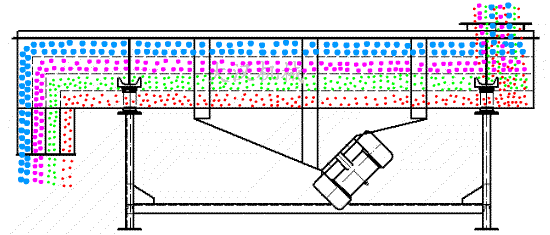

中药饮片直线振动筛工作原理

中药饮片直线振动筛工作原理

中药饮片直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

中药饮片直线振动筛产品优势:

1、筛分效率可以达到96%以上,适用于400目以内的粉尘,颗粒物

304材质,干净卫生不会产生杂质

2、解决人工挑选效率低下,再生人为杂质,导致的二次挑选,可分选片,丝,段,块4大形状的规格的饮片。

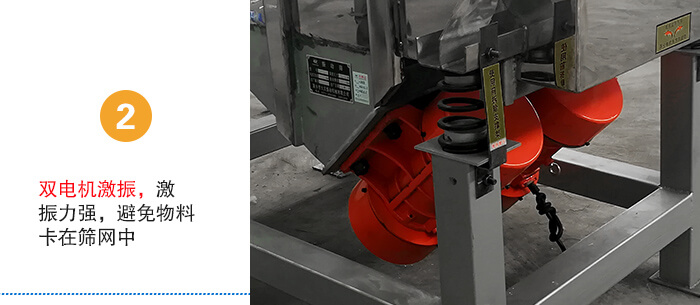

双电机激振,激振力强,避免物料卡在筛网中

3、不锈钢材质抛光而成,干净卫生,无污染。

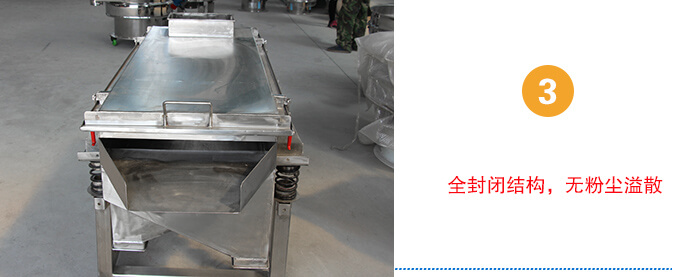

全封闭结构,无粉尘溢散

4、可以同时进行2-6个不同粒度等级的筛选和分级。

5、全封闭结构,排出人工清除不彻底,操作时灰层飞扬问题。

中药饮片直线振动技术参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

中药饮片直线振动筛型号说明

D----------------------------------振动电机(振动源)

Z----------------------------------直线(运转轨迹)

SF----------------------------------筛分机

520---------------------------------筛面尺寸(500mm宽x2000mm长)

2-------------------------------------两层(两层筛网三个出料口)

S(P)-----------------------------------钢板材质【S代表不锈钢,P代表普碳钢】

中药饮片直线振动筛结构说明:

中药饮片直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

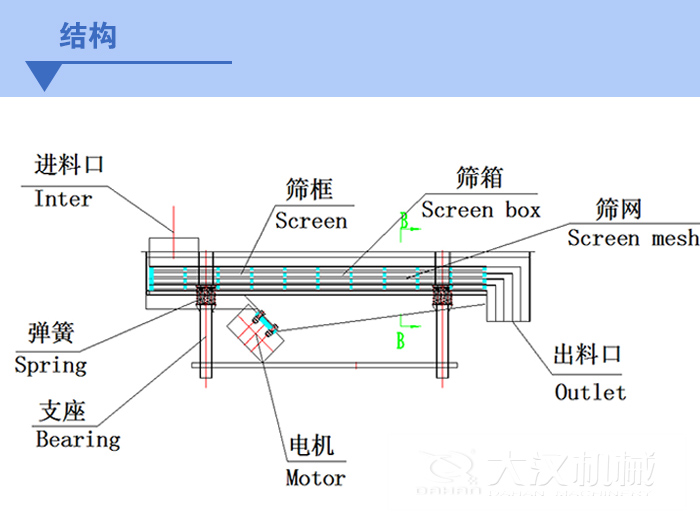

中药饮片直线振动筛内部结构图展示

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

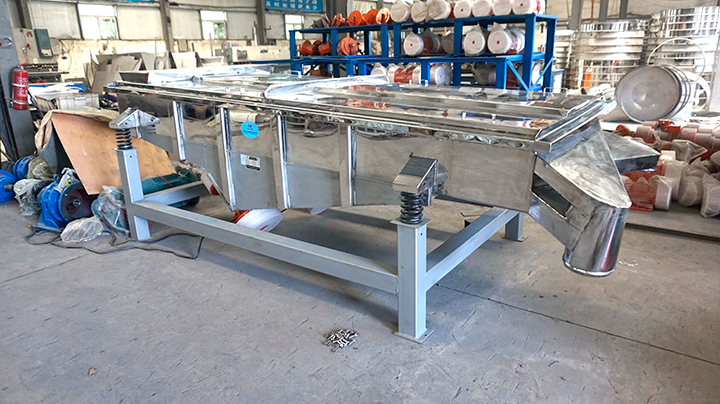

中药饮片直线振动筛细节

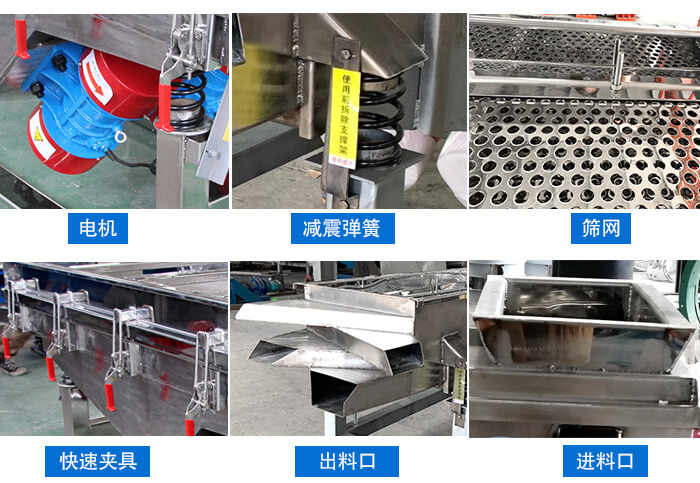

中药饮片520直线振动筛电机,减震弹簧,筛网,快速夹具,进料口,出料口等细节展示

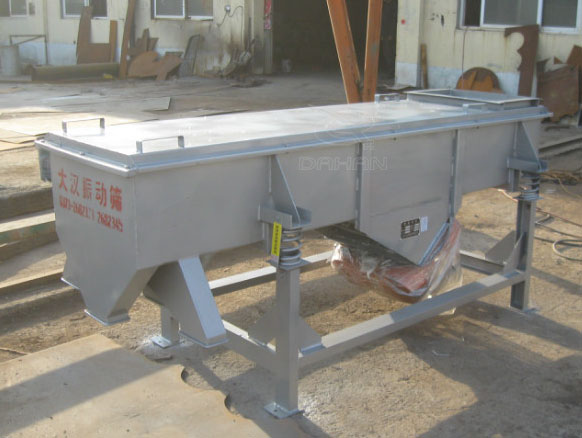

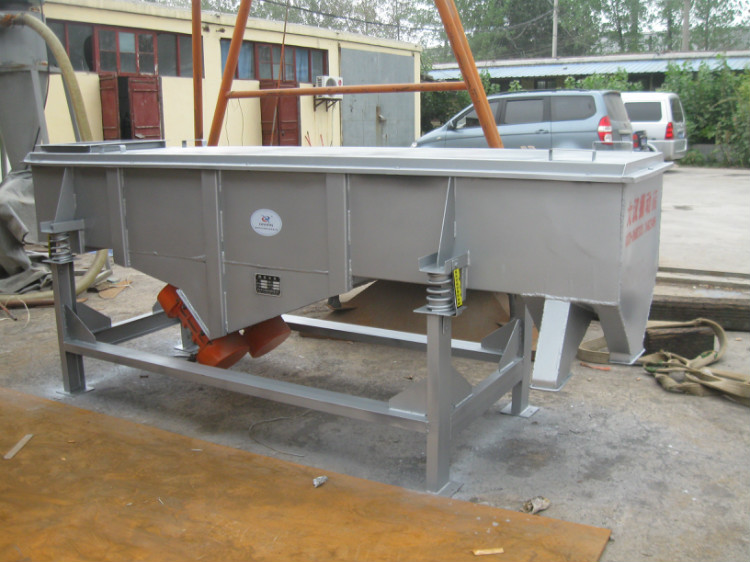

中药饮片直线振动试机展示:

 中药饮片直线振动筛使用现场图片展示

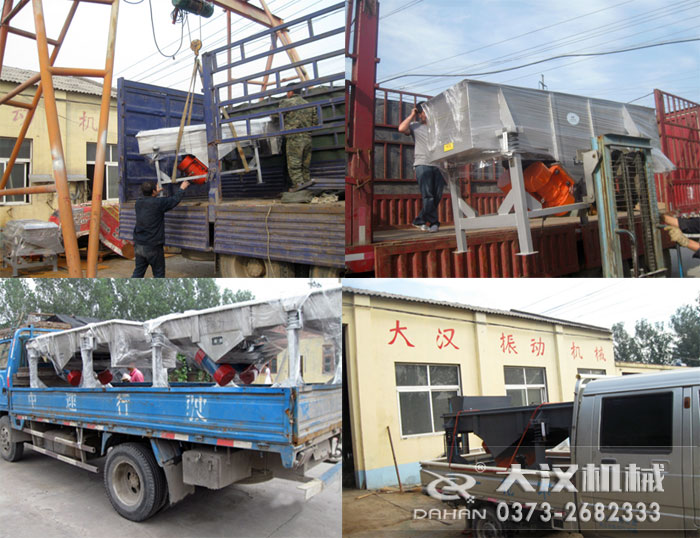

中药饮片直线振动发货图片:

中药饮片直线振动筛发货现场

选择大汉直线振动筛厂家的理由:

大汉直线振动筛厂家优势

售后服务:

1.保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2.质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费,免收人工费,免收维

服务承诺:

为了向您提供完善的售后服务,请将您的宝贵意见、建议及要求反馈给我厂。我们感谢贵单位使用我厂的产品,我厂建立有完整的营销网络及完善的售后服务体系,售后服务部已将您购买的产品建立了信息档案。如果您购买的产品出现质量问题,我们将及时为您提供全方位的服务。
