玉米直线振动筛
  • 玉米直线振动筛

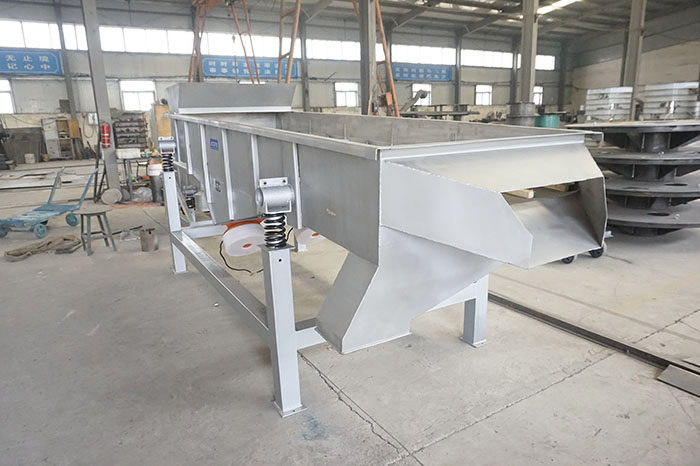

玉米直线振动筛

型号:DZSF-530-1P

产品介绍:玉米直线筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合理作用下

供货周期:3-7工作日(详询大汉)

技术参数:500mm(宽)x3000mm(长),一层, 电机功率0.37Kw×2

应用范围:化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷行业

全国统一销售热线 0373-2682 333

免费获取报价

  玉米直线振动筛 随着社会的不断发展,人们多吃要求的更加精细。玉米在北方是主要粮食作物,也是一些食品加工的重要原料。那么如何才能筛分出合格的玉米颗粒呢?

  一般情况下玉米颗粒的筛分主要是筛分出颗粒中的杂质与颗粒的大小。由于筛分精度要求不高但对于产量要求甚高,所以一般圆振动筛(旋振筛)达不到要求。建议使用玉米直线振动筛以下简称(玉米直线筛)。

玉米直线振动筛


  玉米直线振动筛工作原理

  玉米直线筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合理作用下,进入设备的物料在筛面上被抛起、跳跃式向前做直线运动,通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出料口排出,达到筛选和分级的目的。


  玉米直线振动筛特点:

  1、独特的网架设计:玉米直线振动筛网架采用木质网架结构,期间放有弹跳球。可有效的对玉米颗粒、杂质进行筛分;

  2、防尘盖的设计:由于在筛分玉米颗粒中参有杂质与粉尘,在筛分过程中难免有粉尘的逸散,从而影响操作人员的健康。加装防尘盖能有效的防止粉尘、杂质逸散;

  3、快锁拉手设计:快速拉手装置能有效的对物料进行防尘与快速检修。无螺栓设计使得直线振动筛上盖能轻易的取下及安装,大大提高了筛机的使用与维护; 独特的出料口设计:一般来讲直线振动筛出料口可做成向前伸,向下伸,倾斜向下伸三种情况,为了节省场地可以选择出料口向下伸。直线振动筛出料口的形状也可以根据实际需要做成各种形状,例如,圆形,方形等各种形状以便于与下一道工序的联接。 直线振动筛在玉米淀粉中的应用 直线振动筛机箱密封性好,这样在筛分过程中不会有太多的粉尘外溢,减少了粉尘的污染,并且筛分效率高达95%,能够用于流水线中的自动化生产,因此非常适合对粉状、颗粒状物料的筛选和分级,适用的行业包括塑料行业、磨料行业、化工行业、医药行业、建材行业、粮食行业、炭素行业和化肥行业等。

  玉米直线振动筛型号说明:

  D----------------------------------振动电机(振动源)

  Z----------------------------------直线(运转轨迹)

  SF----------------------------------筛分机

    530----------------------------------筛面尺寸(500mm宽x3000mm长)

  1-------------------------------------单层(一层筛网两个出料口)

  P-------------------------------------(普碳钢)钢板材质

  主要技术参数和外形尺寸:

530直线振动筛结构图



型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 1 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 1 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 1 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 1 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 1 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

  下面我们主要对食品行业中玉米淀粉在直线振动筛中的应用做下分析。

  玉米淀粉在整个生产过程中最主要包括以下几个环节:

  1、 清除杂质:为了安全生产对玉米原来的清除杂质是非常有必要对的,玉米原料中含有各种杂质,有尘芥、有机杂质、无机杂质。一般设计3个筛面,第一层筛面采用直径为17~20mm的圆孔的筛网,用来出去大点的杂质;第二层筛面采用直径为12~15mm圆孔的筛网,用来除去中等大小的杂质,第三层筛面采用直径为2mm圆孔的筛网,用来出去微小杂质。

  2、 泡玉米:杂质清除后要将玉米浸泡,一般是把金属罐用管道连接起来,然后用水泵是泡水在各个金属罐中循环流动,一次达到流动泡玉米的功能。

  3、 粗碎:这里的粗碎就是指把一个泡过后的玉米粒破碎成大概10块以上,这样方便分离玉米的胚芽。

  4、 胚芽分离:经过上一步的预处理后,玉米的胚芽分离就方便多了,一般采用胚芽分离槽分离。

  5、 磨碎:玉米分离胚芽后,物料包括玉米碎块和部分淀粉,充分提取淀粉的方式坚实磨碎,以此破坏玉米细胞,把其包含的淀粉颗粒游离出来。

  6、 筛分淀粉:经过上面5到工序的处理后,此时的玉米粒已经变成玉米糊了,这时就要采用直线振动筛把淀粉和粗细渣分离。

  玉米直线振动筛工作原理:

  玉米直线筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合理作用下,进入设备的物料在筛面上被抛起、跳跃式向前做直线运动,通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出料口排出,达到筛选和分级的目的。

520型单层直线振动筛原理

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 1 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 1 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 1 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 1 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 1 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120
 能够用于流水线中的自动化生产,因此非常适合对粉状、颗粒状物料的筛选和分级,适用的行业包括塑料行业、磨料行业、化工行业、医药行业、建材行业、粮食行业、炭素行业和化肥行业等。  玉米直线振动筛特点:

  1、独特的网架设计:玉米直线振动筛网架采用木质网架结构,期间放有弹跳球。可有效的对玉米颗粒、杂质进行筛分;

  2、防尘盖的设计:由于在筛分玉米颗粒中参有杂质与粉尘,在筛分过程中难免有粉尘的逸散,从而影响操作人员的健康。加装防尘盖能有效的防止粉尘、杂质逸散;

  3、快锁拉手设计:快速拉手装置能有效的对物料进行防尘与快速检修。无螺栓设计使得直线振动筛上盖能轻易的取下及安装,大大提高了筛机的使用与维护; 独特的出料口设计:一般来讲直线振动筛出料口可做成向前伸,向下伸,倾斜向下伸三种情况,为了节省场地可以选择出料口向下伸。直线振动筛出料口的形状也可以根据实际需要做成各种形状,例如,圆形,方形等各种形状以便于与下一道工序的联接。 直线振动筛在玉米淀粉中的应用 直线振动筛机箱密封性好,这样在筛分过程中不会有太多的粉尘外溢,减少了粉尘的污染,并且筛分效率高达95%,能够用于流水线中的自动化生产,因此非常适合对粉状、颗粒状物料的筛选和分级,适用的行业包括塑料行业、磨料行业、化工行业、医药行业、建材行业、粮食行业、炭素行业和化肥行业等。

  售后服务:

  1.保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

  2.质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费,免收人工费,免收维修费。
