　　关于大汉牌直线振动筛：

　　我厂生产的DZSF系列直线筛是与中国矿业学院联合设计制造，多年来我厂工程技术人员广泛听取用户反馈信息，不断对产品设计进行改进，多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉。

　　根据外形结构被部分客户称呼为长方形振动筛,方形振动筛，从材质上分碳钢直线振动筛,不锈钢直线振动筛，不锈钢直线振动筛是与物料接触部分为304不锈钢材质，底座为碳钢材质，碳钢直线振动筛的通体为普碳钢材质，直线振动筛型号是从510-1030mm（宽x长），直线振动筛价格根据材质和直径大小、层数价格不同。

　　一、直线振动筛工作原理：

　　DZSF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。大给料粒度不大于10mm.。

　　二、直线振动筛工作特点：

　　该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

　　三、直线振动筛主要适用行业：

　　该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

　　四、直线振动筛型号说明：

　　D----------------------------------振动电机(振动源)

　　Z----------------------------------直线(运转轨迹)

　　SF----------------------------------筛分机

　　1030----------------------------------筛面尺寸（1000mm宽x3000mm长)

　　1-------------------------------------一层(一层筛网两个出料口)

　　S（P）-----------------------------------钢板材质【S代表不锈钢，P代表普碳钢】

　　五、直线振动筛工作原理：

　　物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒.

　　六、直线振动筛主要技术参数和外形尺寸：

　　



型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF520	500×2000	1	2-200	0.05-5	960	6-7	2×0.37	45-60	2140×808×848
2DZSF520		2		0.05-5		6-7	2×0.37	45-60	2199×808×878
3DZSF520		3		0.03-5		4-6	2×0.37	45	2256×808×938
DZSF525	500×2500	1		0.06-8		5-7	2×0.37	45-60	2462×808×848
2DZSF525		2		0.06-8		4-6	2×0.37	45	2699×808×878
3DZSF525		3		0.06-8		6-8	2×0.55	45-60	2750×808×938
4DZSF525		4		0.1-15		5-7	2×0.55	45	2813×808×1000
5DZSF525		5		0.08-15		5-7	2×0.55	45	2883×808×1060
6DZSF525		6		0.07-15		6-8	2×0.75	45-60	2953×808×1120
DZSF1020	1000×2000	1		0.12-20		6-8	2×0.55	45-60	2152×1320×900
2DZSF1020		2		0.11-20		5-7	2×0.55	45-60	2219×1320×960
3DZSF1020		3		0.10-2		5-7	2×0.75	45-60	2286×1320×1030
4DZSF1020		4		0.07-15		4-8	2×0.75	45-60	2353×1320×1100
5DZSF1020		5		0.07-15		4-8	2×0.75	45-60	2420×1320×1160
6DZSF1020		6		0.01-15		4-8	2×0.75	45-60	2487×1320×1220
DZSF1025	1000×2500	1		0.1-15		5-7	2×0.75	45	2203×1320×900
2DZSF1025		2		0.18-15		5-7	2×0.75	45	2269×1320×960
3DZSF1025		3		0.07-15		6-8	2×0.75	45-60	2336×1320×1030
DZSF830	800×3000	1		0.1-20		6-8	2×0.55	45-60	3080×1098×1120
2DZSF830		2		0.1-20		6-8	2×0.55	45-60	3140×1098×1180
3DZSF830		3		0.1-20		6-8	2×0.55	45-60	3200×1098×1240
DZSF1030	1000×3000	1		0.1-20		6-8	2×0.75	45-60	3152×1340×1120
2DZSF1030		2		0.1-20		6-8	2×1.1	45-60	3219×1340×1120
3DZSF1030		3		0.1-20		6-8	2×1.1	45-60	3286×1340×1120

　　七、直线振动筛结构说明：

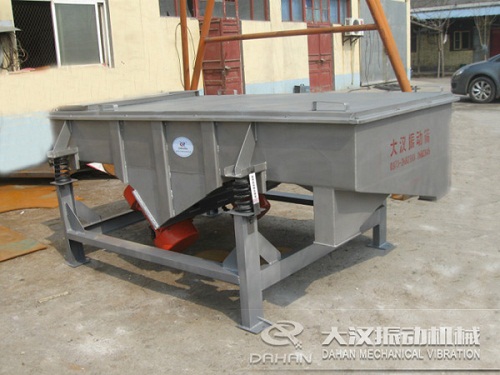

　　本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

　　1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

　　2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

　　3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

　　4、振动电机(使用与维修方法详见振动电机使用说明书)。

　　5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

　　6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

　　7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

　　八、直线振动筛安装调试与使用：

　　该设备应固定在专用地基上，由预埋螺栓固定。如不打专用地基，应在工作台与设备机座之间敷设防振橡胶板，在使用前必须给设备配置安全可靠的接地保护线.。

　　注意：设备安装到位后，开机前必须将运输时用来固定筛体和机座的装置拆掉。

　　新筛机安装好以后，应按以下要求检查：

　　1、检查振动电机绕组对地的绝缘电阻，若＜20MΩ必须烘干后方能使用。

　　2、筛体和机座上、下弹簧座圈上，弹簧应完全垂直嵌入弹簧座圈，以保证筛体平衡，筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。

　　3、闭合电源开关，确认振动电机同步反向旋转，进行10-20分钟空运转，设备在运行时如有异常声音，应迅速关机进行检查处理。设备运转正常后，可将少量需筛分的物料通过进料口设入筛机内，确认物料向出料口方向行进，然后逐渐增加到所需和所能承受的给料量。

　　4、筛分物料时，应在进料口将物料均匀投入，保证筛面上的物料均匀分布。物料下落时，不得有大的冲击，以免损坏筛网，特殊情况下（如物料粒度相差悬殊大、物料比重大等）应在进料口上加一层较粗的筛网作缓冲。

　　5、用户可根据筛机的层数，物料比重不同来增减筛机的激振力（通过调节振动电机两端偏心重锤的夹角来增减激振力），使筛机达到佳的筛分效果。

　　6、设备在停机时产生瞬间的共振区，此时振幅和噪声会明显增大，属正常现象，设备在开停机前，筛面上不得有存留物料，筛网需经常检查是否张紧、破损，如有破损要即时更换。
